实验步骤

1. 运行Tiny YOLOv2

在浏览器中访问10.249.12.21:<port>，以“xilinx”作为密码登陆。

上传实验包的yolo_app.zip，并在上传完成后解压。

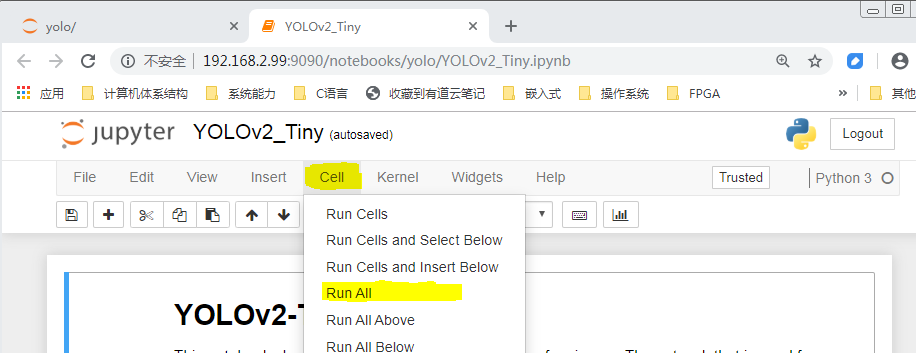

然后在Jupyter中打开yolo_app文件夹中的Tiny_YOLOv2.ipynb，点击菜单栏中的Cell->Run All，如图2-1所示。

图2-1 运行量化前的Tiny YOLOv2

运行需要耗费一定的时间，请同学们耐心等待。

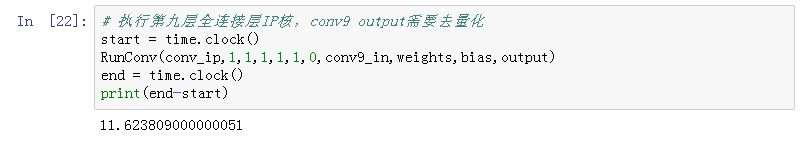

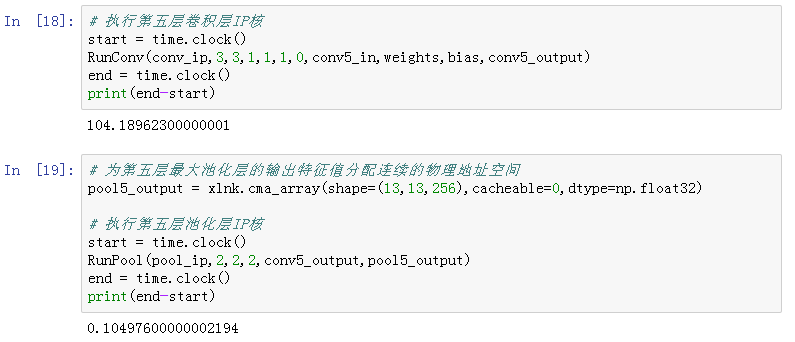

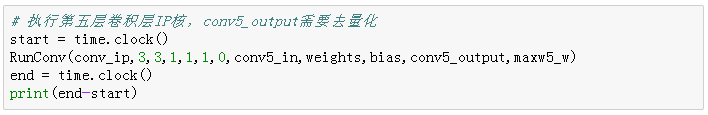

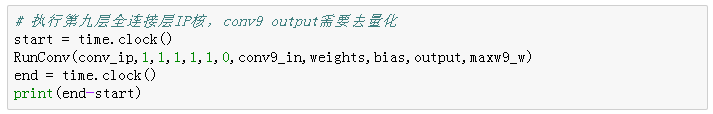

运行结束后，查看第5层卷积层和第9层全连接层的运行时间，分别是104.19s和11.62s，如图2-2所示。

图2-2 查看YOLO网络层的运行时间

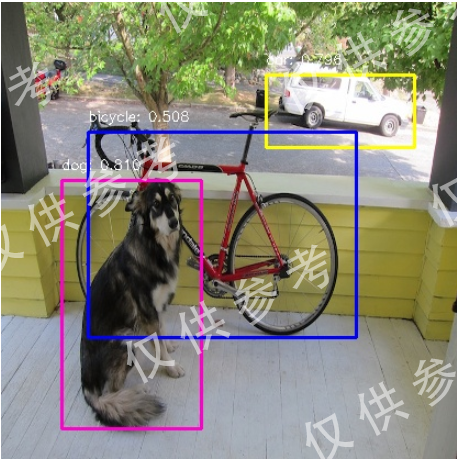

对输入图片dog.jpg进行目标检测，最终检测到狗、自行车和小汽车的概率分别是0.810、0.508和0.796，如图2-3所示。

图2-3 Tiny YOLOv2输出结果

2. 编写量化算法

本实验的必做题要求同学们使用INT8线性对称量化方法，对Tiny YOLOv2神经网络的第5层（卷积层）和第9层（全连接层）进行量化即可。

Tiny YOLOv2的神经网络共9层。在本实验中，每一层的输出特征图都已经以.txt的格式保存好，可以直接使用。

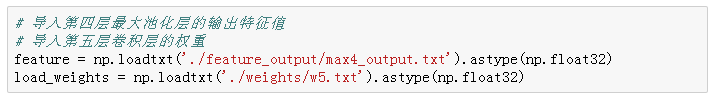

打开Tiny_YOLOv2_Quant.ipynb，找到下面的Cell，可以看到第5层的输入特征图和权值都被导入成变量，如图2-4所示。

图2-4 导入第5层输入特征图和卷积层权值

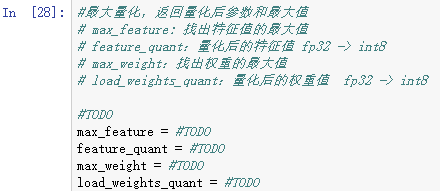

请参照实验原理-3.2量化方法简介的量化方法，编写Tiny YOLOv2第5层和第9层的输入特征图和网络权值的量化代码，如图2-5所示。

图2-5 补全第5层的量化代码

类似地，编写第9层全连接层的输入特征图和网络权值的量化代码。

3. 修改卷积IP核

实验包的yolo_hls/conv_core目录提供了卷积IP核，但该IP核接受的输入特征图和权值都是FP32格式的，而在本实验中，特征图和权值都已经被量化成INT8格式。因此，需要修改卷积IP核，使其支持INT8数据的卷积运算。

首先在Vivado HLS工具中打开实验包yolo_hls\conv_core目录的卷积IP核工程。观察卷积函数的函数签名变化，如图2-6所示。

图2-6 支持INT8的卷积函数接口定义

小提示

由图2-6可知，特征图输入端口feature_in和网络权值输入端口W的数据类型均被更改为INT8的数据类型；此外还新增了参数qmax，用于表示feature_in和W的区间端点的MAX值，用于计算输出特征图的缩放因子Δ_o从而实现输出特征图的去量化。

请根据conv.cpp中的代码注释提示，补全qmax总线接口信号定义，并完成量化和反量化相关的代码。

代码编写完成后，对修改后的卷积IP核进行仿真，确认代码功能正确后，点击工具栏的按钮进行综合，最后点击工具栏的按钮生成新的卷积IP核。

看过来

IP核代码修改后，必须相应地修改TestBench，等CSim通过后才可进行后续的步骤。

4. 更新Block Design

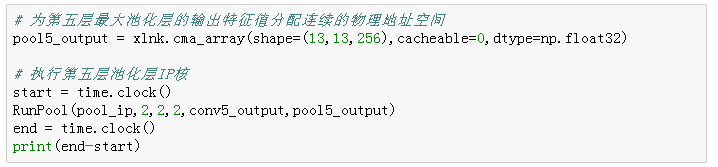

实验包中的yolo_vivado目录中提供了已经构建好Block Design电路图的Vivado模板工程。同学们需要 将池化IP核与量化后的卷积IP核更新 到模板工程的Block Design电路图中，并生成比特流。

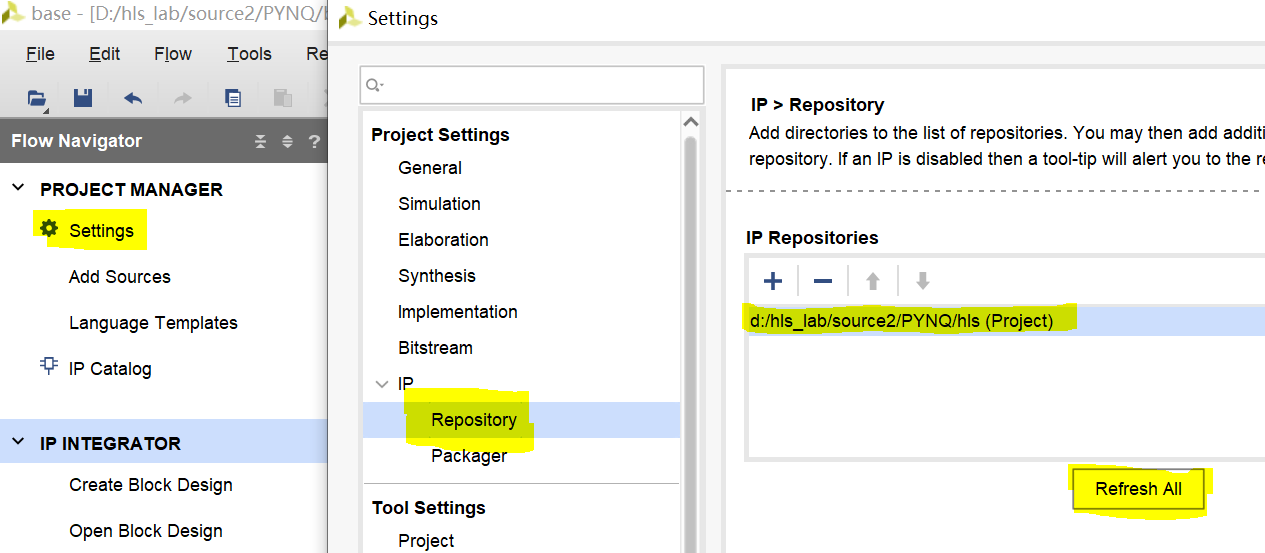

更新时，先将实验包中的池化IP核、量化后的卷积IP核添加到Vivado的IP库中，如图2-7所示。

图2-7 添加IP核至Vivado中

双击打开design_1.bd，Vivado将提示需要更新IP核。此时，按照提示点击“Report IP Status”。在随后弹出的IP Status窗口中，点击“Upgrade Selected”按钮。随后将弹出更新完毕的提示对话框和“Generate Output Products”的对话框，分别点击“OK”按钮和“Generate”按钮即可。

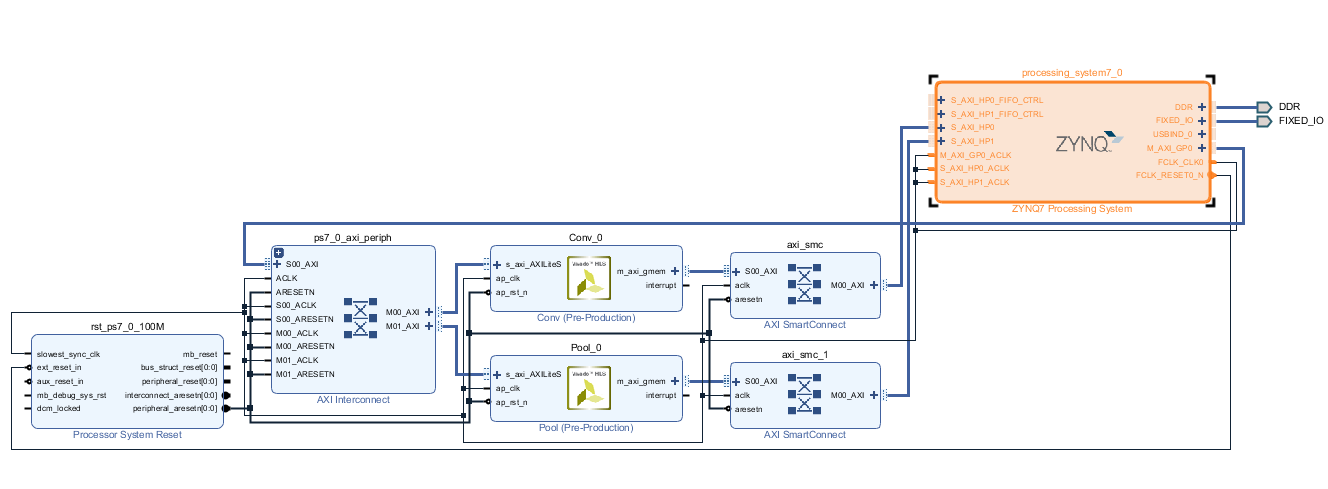

更新完毕后，得到如图2-8所示的电路图。
