实验步骤
1. 编写LSTM IP核
本实验提供了LSTM IP核的HLS模板工程。模板工程共含有3个源文件和3个头文件，如表2-1所示。
| 源文件/头文件 | 备 注 |
|---|---|
| weight.h | 存放已训练好的RNN网络的权值和偏置 |
| utils.h | 将RNN的输入/输出转换为总线接口格式的数据流 |
| rnn.h | RNN网络的头文件 |
| rnn.cpp | RNN网络的实现 |
| rnn_top.cpp | HLS顶层函数 |
| main.cpp | TestBench |
同学们在实验时，只需补全rnn.cpp或修改rnn.h的相关代码即可，其余源文件和头文件可直接使用。
编写LSTM IP核的具体步骤为：
Step1：补全LSTM IP核关键代码
打开实验包lstm_hls目录中的HLS工程，根据LSTM Cell的原理图和源文件中的代码注释提示，补全rnn.cpp中的LSTM前向推导相关代码。
Step2：对LSTM IP核进行C仿真/CSim
打开rnn.h的头文件，将CSIM_ON的宏从0修改为1，从而打开仿真开关，如图2-1所示。
点击HLS工具栏的
按钮，开始C仿真。此时，TestBench将调用rnn.cpp中的infer函数对MNIST的测试集数据进行测试。

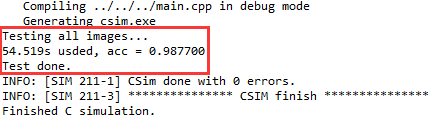

如果编写的LSTM IP核功能正确，则仿真输出将形如图2-2所示。
由图2-2可知，测试集的预测准确率为98.77%。
Step3：综合/Synthesis
点击HLS工具栏的
按钮，对编写的RNN加速器进行综合，生成RTL电路。
综合成功后，可查看HLS生成的综合报告，必要时需要根据综合报告对IP核代码进行优化和改写。
注意！！！
在综合前，必须将rnn.h头文件中的CSIM_ON宏关闭。
Step4：打包IP核
点击HLS工具栏的
按钮，对综合后的RTL电路进行打包，生成IP核。
2. 构建Block Design
Step1：新建Vivado工程
打开Vivado，选择正确的器件型号，新建名为mnist_lstm的工程。
Step2：导入LSTM IP核
在工程设置项中，把生成的LSTM IP核导入到当前的工程当中。
Step3：新建Block Design
点击“Create Block Design”，创建Block Design电路模块图。
Step4：添加IP核

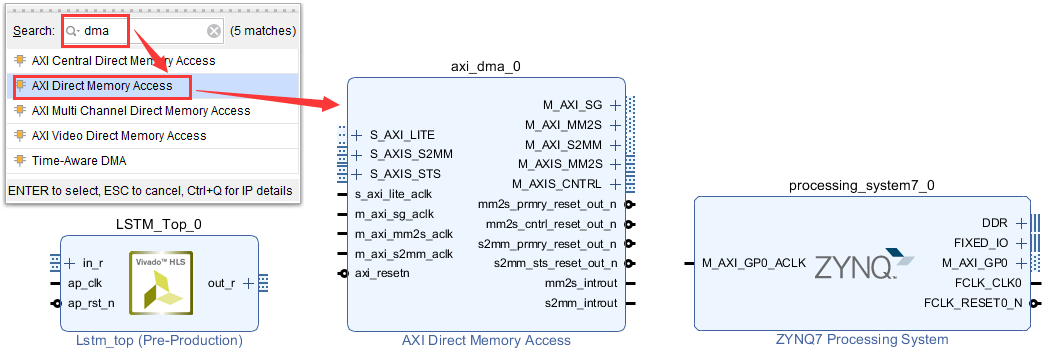

在Block Design中，依次添加PS IP核、LSTM IP核与DMA控制器IP核，如图2-3所示。
Step5：配置IP核
首先对PS的ZYNQ IP核进行配置：
点击“Run Block Automation”完成自动配置后，打开ZYNQ IP核的配置窗口，添加S_AXI_HP0总线接口，用于实现与LSTM IP核的数据交互。
然后对DMA控制器的IP核进行配置：

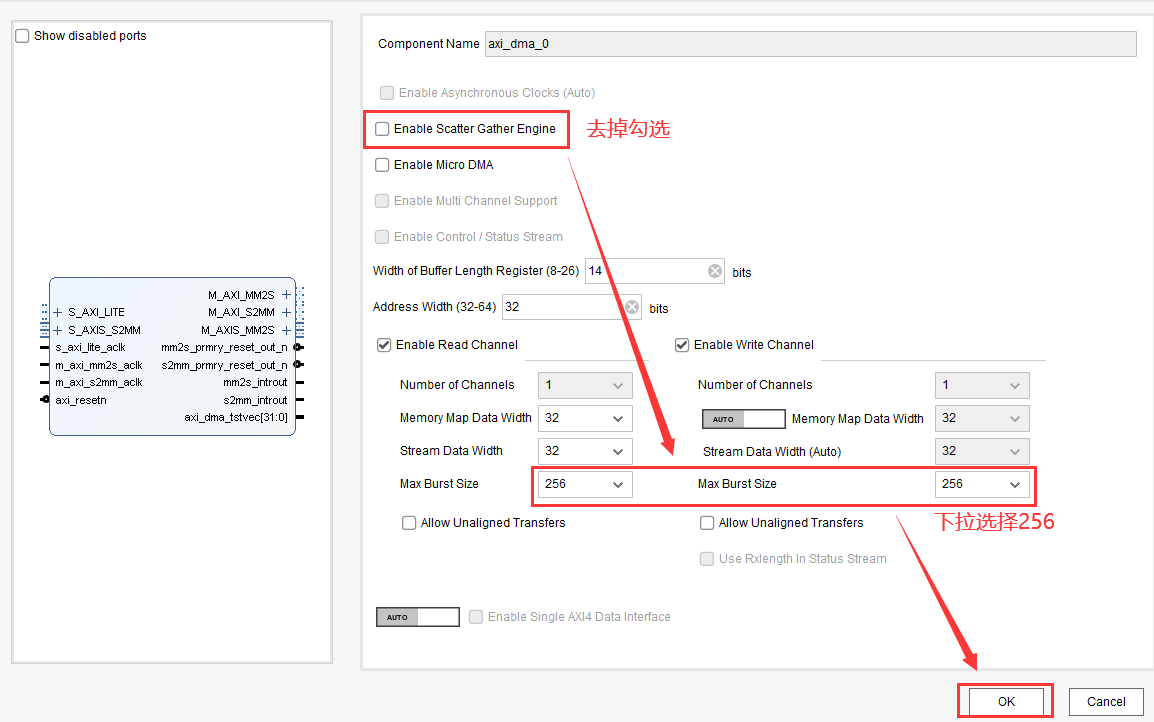

打开DMA控制器IP核的配置窗口，按图2-4设置DMA控制器。
Step6：连接IP核

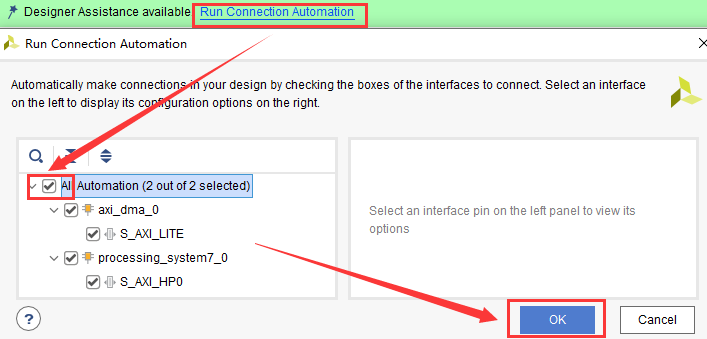

点击“Run Connection Automation”，勾选全部复选框，如图2-5所示。
此时，Vivado将尝试自动连接所有已添加的IP核。连接完成后，点击“Diagram”工具栏的
按钮以重新布局电路。

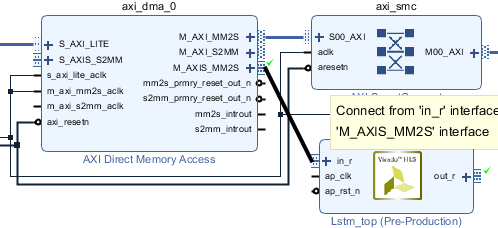

点击LSTM IP核的“in_r”接口，将其与DMA IP核的“M_AXIS_MM2S”接口连接起来，如图2-6所示。
类似地，将LSTM IP核的“out_r”接口与DMA IP核的“S_AXIS_S2MM”接口连接起来。
连接完成后，再次点击“Run Connection Automation”以完成剩余线路的连接。
点击保存按钮保存Block Design。至此，Block Design构建完毕。
Step7：生成比特流
点击“Create HDL Wrapper”以创建Block Design的HDL顶层封装文件，然后点击Vivado工具栏的
按钮以生成比特流。
Step8：导出Overlay
比特流生成完毕后，将.bit拷贝出来，重命名为mnist_lstm.bit。
此外，打开Block Design电路图，导出Overlay所需的.tcl脚本文件，并重命名为mnist_lstm.tcl。
将mnist_lstm.bit和mnist_lstm.tcl拷贝到实验包的lstm_app.zip中。
3. 上板测试
将实验包中的lstm_app.zip上传到Jupyter并在解压。
随后点击进入lstm_app目录。点击打开mnist_lstm.ipynb，点击Cell->Run All进行测试。观察RNN的软硬件推导结果和推导时间的差别，如图2-7、图2-8所示。
