实验原理
循环神经网络（Recurrent Neural Network, RNN）是一类专门用于处理序列型数据（如文本、语音等）的神经网络。传统的RNN因为梯度弥散等问题对长序列的预测结果不甚理想，各方学者对此展开了研究和优化。其中，最具代表性的就是长短期记忆（Long Short-Term Memory, LSTM）神经网络。接下来将从传统RNN到LSTM，介绍循环神经网络的基本原理和网络结构。
1. RNN简介
1.1 RNN原理简介

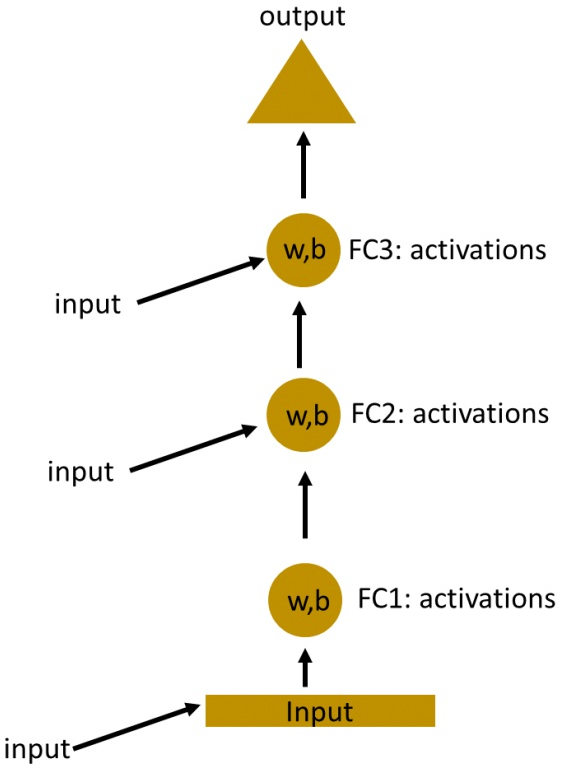

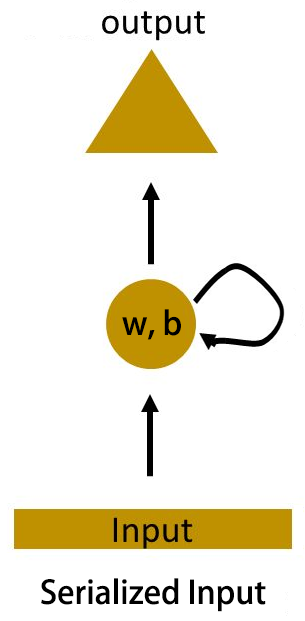

假设有一个多层感知机（Multi-Layer Perceptron, MLP），现在将一个时间上连续的输入序列依次添加到MLP的每一个隐藏层，得到图1-1(a)所示的网络。此时，如果令所有隐藏层的权值和参数都相同，如图1-1(b)所示，则可以将所有隐藏层在时间上“折叠”起来，形成循环层，于是得到如图1-1(c)所示的循环神经网络。

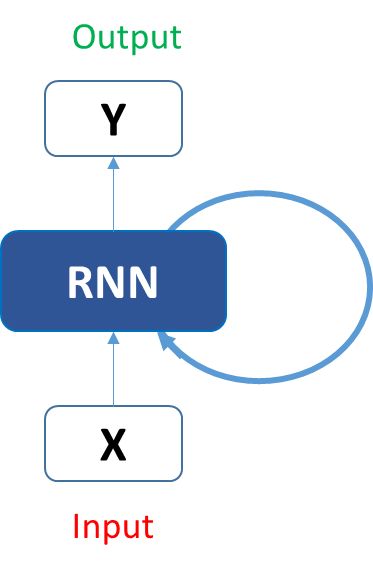

图1-1(c)中的循环层也被称作是RNN的循环神经元或Cell。一般地，可用图1-2所示的结构来简化表示RNN的网络结构。
图1-2所示的RNN神经网络，其Cell所产生的输出随着输入的变化而变化。若输入随时间变化而变化，则Cell的输出也随着时间发生相应的变化。假设Cell在t时刻接收的输入是，产生的输出是，则可得式(1-1)所示的简单模型：
其中，是Cell在上一个时刻的输出。
进一步地，假设输入的权值是、输入的权值是，偏置量是，激活函数记为activation()，则可将式(1-1)改写为式(1-2)：
输入结束后，RNN网络也随之计算得出最终的输出结果。假设Cell的输出的权值是，则RNN的输出如式(1-3)所示。
总结RNN的计算步骤如下：
Step1: 将待预测数据输入到RNN网络当中；
Step2: 基于式(1-2)，利用输入和Cell在前一时刻的输出，计算；
Step3: 若数据输入完毕，基于式(1-3)计算网络输出；否则，t=t+1，转Step1。
1.2 RNN的反向传播

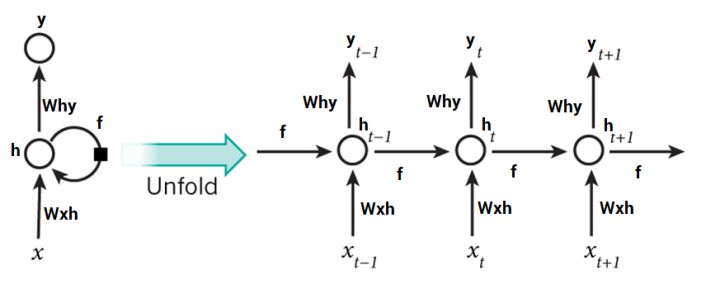

为了方便理解RNN的通过时间的反向传播（Back Propagation Through Time, BPTT），首先将RNN展开，如图1-3所示。
将RNN展开后，图1-3右侧的每一个圆圈都代表了左侧的RNN Cell在不同时间节点的状态。
前向传播时，RNN按照输入序列的内部顺序，在每个时间节点处读取并处理序列中的一个数据。反向传播时，需要反过来对各个时间节点上的网络权值进行更新，故而将RNN的反向传播称为通过时间的反向传播。
假设是RNN网络在t时刻输出的预测值，而是实际真实值，则可用交叉熵来计算误差，如式(1-4)所示。
将所有时间节点的误差进行累加，即可得到总体误差，如式(1-5)所示。
基于式(1-4)和式(1-5)，可将RNN的BPTT过程简述为：
Step1: 基于式(1-5)所示的交叉熵公式计算误差；
Step2: 将RNN按照时间节点完全展开；
Step3: 计算展开后每个时间节点上Cell的网络权值梯度；
Step4: 使用Step3计算得到的梯度更新Cell的权值。
1.3 梯度消失与梯度爆炸问题
RNN的原理使得其预测结果依赖于RNN Cell在所有时间节点上的状态。时间节点数越多，网络权值的更新越难。现在，考虑一个具有三个时间节点的RNN Cell，其网络权值梯度的计算需要使用链式求导，如式(1-6)所示。
如果式(1-6)中存在某个接近0的乘积项，则计算出的所有梯度都会接近于0，而其他时间节点的梯度更是以指数速率降低为0，于是便出现了梯度消失问题，如图1-4所示。显然，梯度消失问题不利于RNN网络对较长输入序列的学习。
类似地，梯度爆炸问题是梯度值因为时间节点增多而容易变得非常大的问题。一般地，可以通过设定阈值的方法解决梯度爆炸问题，因此对RNN的训练而言，如何解决梯度消失问题显得更为关键。
为了解决梯度消失问题，Sepp Hochreiter和Ju ̈rgen Schmidhuber在1997年提出了LSTM，为人工智能领域作出了教科书级的贡献。
2. LSTM原理简述
在图1-2所示的RNN网络结构中，Cell只能存储当前时刻的输出，因而对短期的输入比较敏感。为了增加RNN对长期输入（或长序列输入）的预测效果，现在给Cell增加一个变量，用于存储Cell的当前状态，并由此形成LSTM Cell，如图1-5所示。其中，被称为单元状态（Cell State）。

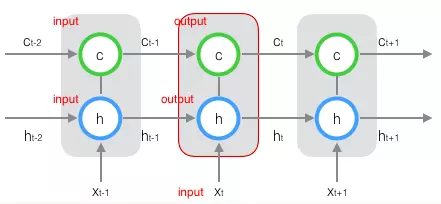

同样地，可将图1-5所示的LSTM Cell按时间展开，得到如图1-6所示的结构。
观察图1-6中时刻t所对应的LSTM Cell，可知在时刻t，Cell接受三个输入，分别是当前时刻的外部输入、前一时刻的输出与单元状态；产生两个输出，分别是当前时刻的对外输出与单元状态。

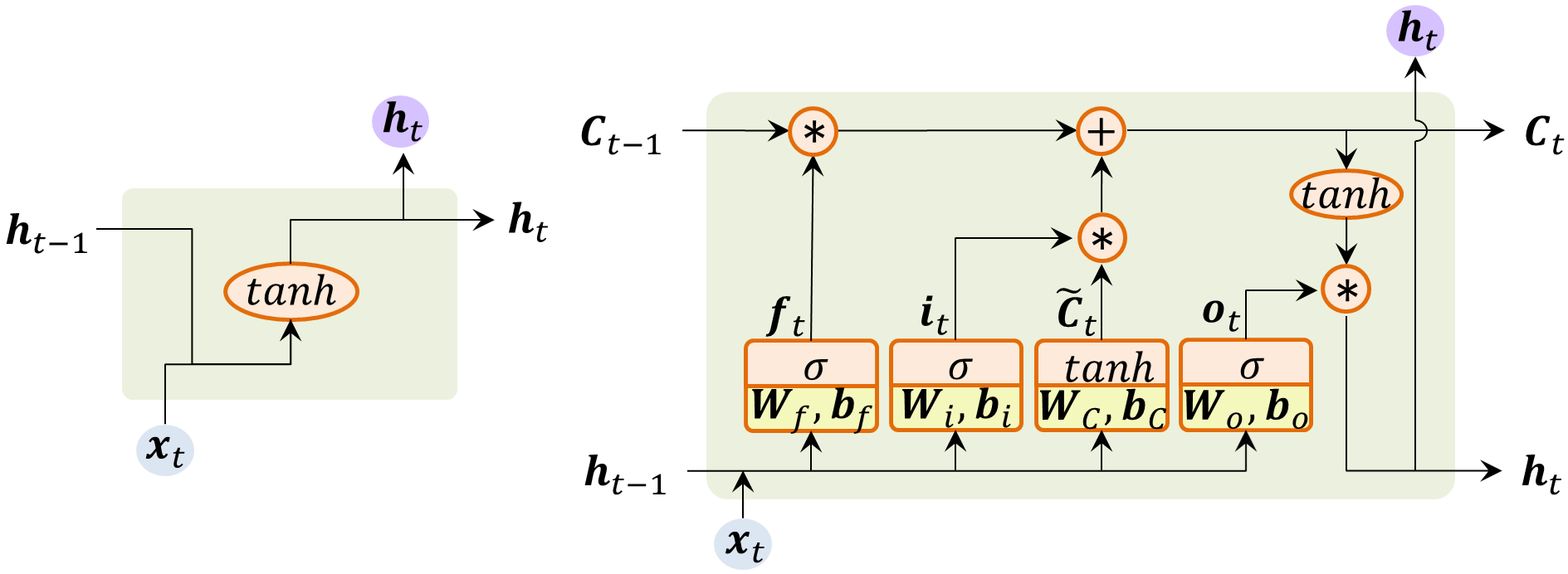

传统的RNN Cell只能存储当前时刻的输出。LSTM Cell在RNN Cell的基础上增加了遗忘门、输入门、输出门等子结构，如图1-7所示。

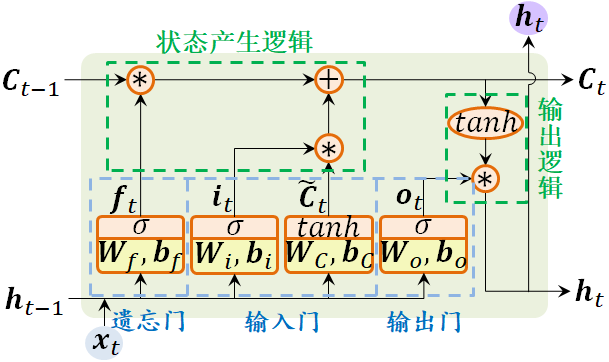

接下来，逐一介绍LSTM Cell的遗忘门、输入门、输出门以及状态产生逻辑和输出逻辑，如图1-8所示。
♣ 遗忘门（Forget Gate）
遗忘门的输入是与拼接后得到的向量，输出被称为遗忘门的输出控制向量，用于控制Cell对上一个单元状态的遗忘程度。
根据图1-8中的遗忘门结构，可得到遗忘门输出向量的计算公式如式(1-7)所示。
其中，和分别是遗忘门的权值矩阵和偏置向量。
♣ 输入门（Input Gate）
输入门的输入是与拼接后得到的向量，输出被称为输入门的输出控制向量，用于控制Cell的新状态的产生。
根据图1-8中的输入门结构，可得到输入门输出向量的计算公式如式(1-8)所示。
其中，和分别是输入门的权值矩阵和偏置向量。
此外，输入门根据向量产生候选状态向量，用于给Cell产生新的单元状态。
根据图1-8中的输入门结构，可得到输入门产生的候选状态向量的计算公式如式(1-9)所示。
其中，和分别是候选状态向量的权值矩阵和偏置向量。
♣ 输出门（Output Gate）
输出门的输入是与拼接后得到的向量，输出被称为输出门的输出控制向量，用于控制Cell输出向量的产生。
根据图1-8中的输出门结构，可得到输出门输出向量的计算公式如式(1-10)所示。
其中，和分别是输入门的权值矩阵和偏置向量。
♣ 状态产生逻辑
状态产生逻辑根据Cell的上一个单元状态、遗忘门产生的控制向量、输入门产生的控制向量以及候选状态向量，产生新的单元状态。
根据图1-8中的状态产生逻辑，可得到新的单元状态的计算公式如式(1-11)所示。
其中，表示向量的 Hadamard 积。
补充说明
向量 Hadamard 积的定义：
设有维度相同的向量和向量，则有：
♣ 输出逻辑
输出逻辑根据Cell的新状态和输出门的控制向量，产生LSTM Cell的对外输出向量。
根据图1-8所示的输出逻辑，可得到Cell的输出向量的计算公式如式(1-12)所示。
观察式(1-7)至式(1-12)，可以发现向量、、、、和都具有相同的维度，从而权值矩阵、、和维度相同，偏置向量、、和也维度相同。
为方便描述，将n维向量的维度记为dim()，即dim() = n。
一般地，将的维度称为hidden_size或num_units，表示LSTM Cell所等效的隐藏层节点数目，即dim() = hidden_size或dim() = num_units。由此可将各个权值矩阵的维度表示为hidden_size×(dim() + hidden_size)，而各偏置向量的维度就是hidden_size。
3. 基于LSTM的手写数字识别
3.1 MNIST手写数字数据集
MNIST数据集是28×28像素的灰度手写数字图片，其中数字的范围从0到9，具体如表1-1所示（参考自http://yann.lecun.com/exdb/mnist/）。
| 文 件 | 内 容 |
|---|---|
| train-images-idx3-ubyte.gz | 训练集图片（训练集55000张，验证集5000张） |
| train-labels-idx1-ubyte.gz | 训练集图片所对应的数字标签 |
| t10k-images-idx3-ubyte.gz | 测试集图片（10000张） |
| t10k-labels-idx1-ubyte.gz | 测试集图片所对应的数字标签 |
每一张图片都有对应的标签，也就是图片所对应的数字。例如，图1-9所示的图片显示的是数字1，即其标签为1。
MNIST数据集包含训练集和测试集2部分。其中，训练集共60000张手写数字图片（55000张作为训练集，剩余5000张作为验证集）；而测试集则包含10000张手写数字图片。训练集是一个维度为[60000, 784]的张量——第1个维度表示训练集图片的数量，第2个维度表示每张图片的像素点个数。此张量里的每一个元素，都表示某张图片里的某个像素的强度值，值介于0和1之间。

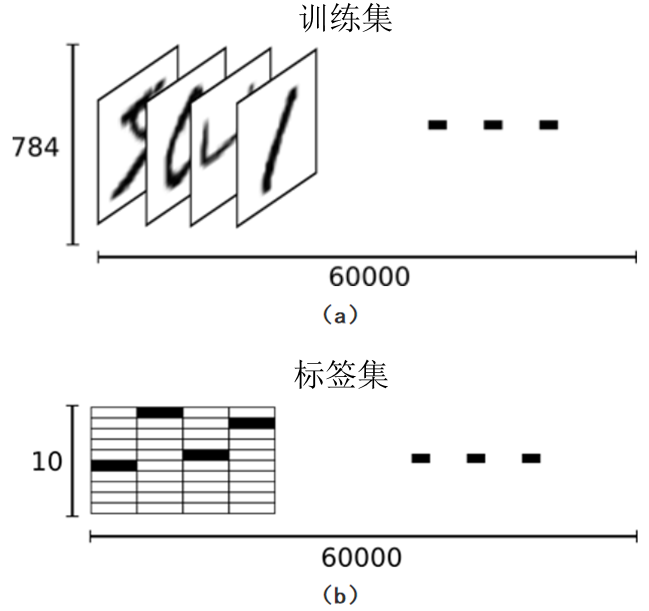

每一张训练集图片都有一个与之对应的0到9之间的数字标签，用来表示训练集图片所显示的数字。此处使用独热向量（One-hot Vector）来记录训练集图片的标签。独热向量由若干个独热编码（One-hot Code）组成。每一个独热编码的位宽均为10（因为0-9共有10个数字），且独热编码中只有一位是1，其余位均是0。例如，图1-9所示的图片，其标签为1，且对应的独热编码是[0,1,0,0,0,0,0,0,0,0]。由此，可将训练集所对应的标签集看作是一个[60000, 10]的二进制矩阵，如图1-10所示。
3.2 LSTM识别手写数字

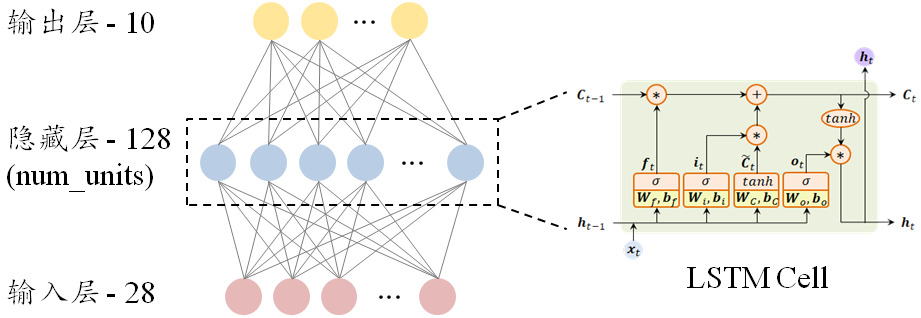

MNIST数据集的每一张手写数字图片都是一个28×28的二维矩阵。为此，可采用包含输入层、LSTM Cell和输出层的RNN网络，且输入层包含28个神经元，隐藏层的LSTM Cell包含128个神经元（num_units为128，即dim() = 128），而输出层则包含10个神经元，代表手写数字图片所具有的10个分类结果。该RNN的网络结构如图1-11所示。
接下来，讨论如何使用图1-11所示的RNN网络对手写数字图片进行预测。
不妨将输入的手写数字图片的每一行看作是一个行向量，则每一张手写数字图片都可以表示成一个包含28个行向量的列向量，如图1-12所示。

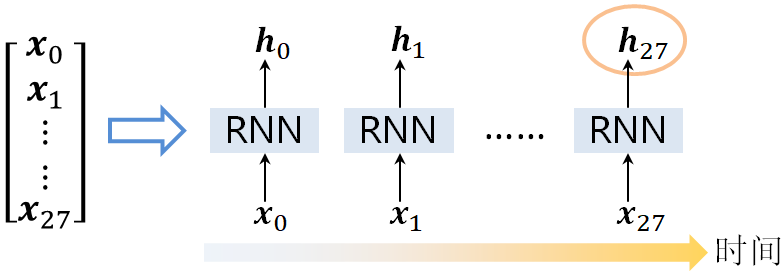

由此，可以得到一个长度为28的输入序列。利用RNN进行前向推导时，每次向网络中输入一个行向量，此时RNN网络会产生相应的输出；当行向量被输入RNN进行前向推导时，RNN产生的输出就是LSTM Cell的最终输出向量，该向量包含了所输入图片的预测分类信息，如图1-13所示。
接下来，使用全连接层作为的线性分类器对LSTM Cell输出的向量进行分类，其计算公式如式(1-13)所示。
最后，找到分类向量的最大分量所对应的下标，即为输入图片的预测值。
4. RNN加速器架构

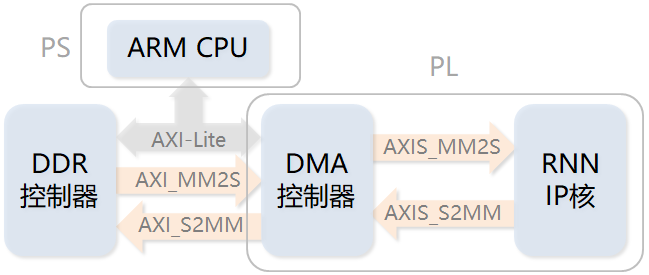

本实验设计的RNN加速器架构如图1-14所示。
在图1-14中，RNN加速器主要由PS端的ARM CPU、PL端的RNN加速IP核、PL端的DMA控制器和DDR控制器组成。PS端的ARM CPU用于对加速系统进行必要的初始化，比如在运行时加载Overlay、配置DMA控制器等；此外还负责对RNN网络推导所需的数据进行预处理，比如对MNIST数据集进行解析等。DDR控制器用于解析PS和PL对板上DDR存储器的访问请求，并向DDR存储芯片发出相应的读写信号。DMA控制器用于实现PS与PL之间的快速数据传输，以提高加速器的整体性能。RNN硬件IP核用于实现RNN网络前向推导的硬件加速，是整个硬件加速系统的核心运算部件。
增设了DMA控制器后，ARM CPU可通过DMA方式与RNN IP核进行快速的数据交互。在总线频率为150MHz、总线数据位宽为32bit的前提下，PS与PL之间的实测通信带宽可以达到550MB/s以上（理论最大带宽为600MB/s）。
需要注意的是，单次DMA传输的数据批量越大，能够获得的带宽越大，数据传输速率越高。当数据批量达到阈值后，带宽不再增大，进入饱和状态。
